ブログタイトル・・・・・・・・【トシヒロさんのエイプ】
施工対象物・・・・・・・・Ape
ブログ掲載日時・・・・・・・・2008/01/24-03/03

白字はブログ掲載当時の本文そのまま
 黄色字は2009年現在のコメント

1

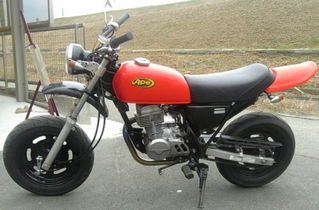

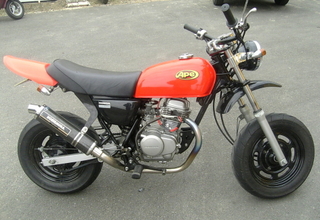

◎昨年末に、
エイプのカスタム依頼をしてくださったトシヒロさん

カスタム案は、サードアイに実際に足を運んでもらい
サンプルのヘルメットや過去の作品の写真を見ながら、
大まかなイメージを決めていき…

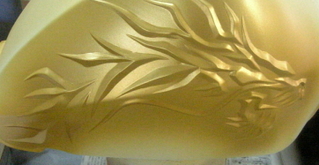

今回は、なんと!!
パーツの全てに立体造形を入れることとなりました

これは、かなりの大仕事になること決定です

2

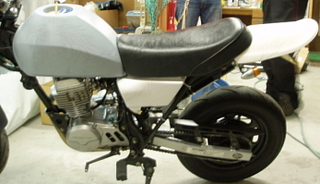

◎タンク、フロントフェンダー、サイドカバー
今付いているテールカウル以外は、
全て社外パーツを注文済みということです。

なので、そのパーツを付けたイメージで一度、
イラストを描いて打ち合わせを
進めることにさせていただきました。


3

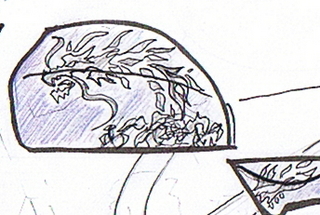

◎実際にペイントする外装をイメージして、
それにデザイン案を描いてみます。

今回は、タンクからテールにかけて
龍のデザインを入れるプランに決定です


4

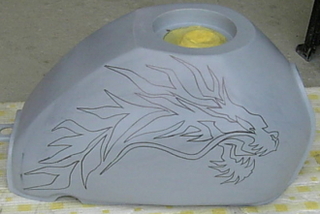

◎一度、パーツの組み換えです。
写真は、イメージを下書きをしているところ


5
◎いろいろ悩みながらの下書きでした…

が、やっぱり迫力を持たせる方向に決定

トシヒロさんに確認の後、OKをもらい
早速製作に取り掛かります

6
◎下書きの次の段階です。
このエイプは通勤の足ということなので、
もう一度パーツを組み換え、
バイクは返却しておきます。

これからは決まった絵柄の上に
パテを持っていく作業です。


7

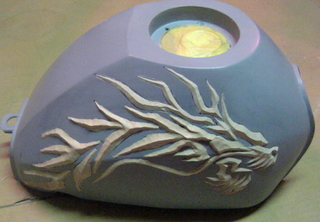

◎絵の上にパテを盛り、
形を整えていきます。

やっぱり平面で見るのとは、
雰囲気が違いますね〜


8

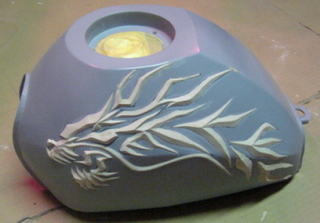

◎反対側も同じように
出来上がってきました


9
◎こちらは 一足先に
サフェーサーまで、終わっている
サイドカバーとテールカウルです。

大まかな形が出来たら、
今度は微妙な整形をしていきます


10
◎フロントフェンダーの製作も
始まりました


11
◎ホームページのリニューアルに
取り掛かっているため
大幅にブログのアップが遅れてしまいました〜

エイプのトシヒロさん、
作業は順調ですのでご安心ください

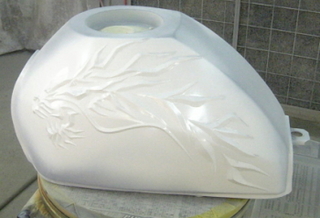

写真は、
パテの上にサフェーサーを吹き付けたところです


12
◎フロントフェンダーの作業も
追いついてきました。


13
◎サフ吹きの後
更に細かなパテ修正を済ませます。


その後、いよいよカラーを
吹き付けていく段階になりました
造形部分の仕上がりはゴールドになります


14

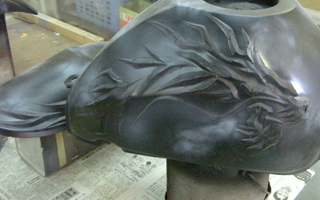

◎立体の部分をマスキングした後、
全体にエアブラシで模様をつけます。

ベースはブラック、後はホワイトとブルーを使い
微妙な色調を出していきます


15

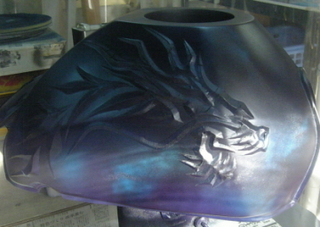

◎日光があたると色の違いが良くわかります。

ぱっと見は黒ですが、
よーく見ると濃いブルーという感じに仕上げます。
ここは、何度も確認が必要な作業です


16

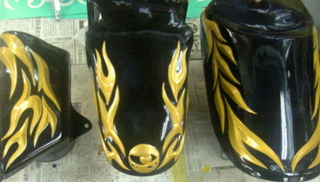

◎ブルー/ブラックのトーン調整後、
立体部分に施していたマスキングを剥がし、
一度クリヤコートをかけました。


17
◎しかし、このままでは当然、迫力不足

なので、ここから更に
エアブラシテイストを効かせます。


18
◎濃淡をつけることにより、
更に立体感が強調されました


19

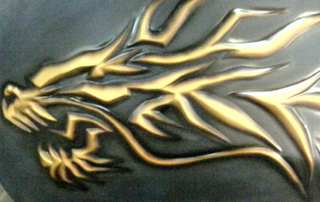

◎濃淡をつけた後に、
さらにブラックで輪郭を引き締めていきます。


20

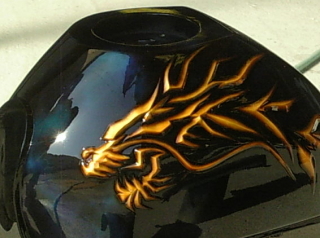

◎クリヤコート→乾燥まで終わりました。

しかし、このエイプは打ち合わせの段階で、
『イベントの時には、参加してもらえるようなものを…』
ということで、ショーバイク級の仕上げにすることに
決定しています。

なので、あと何度か研磨とクリヤコートを
繰り返す必要があります

トシヒロさん
完成間近ですので、いましばらくお待ちください。


21
◎エイプの“3Dドラゴン”がようやく完成したので、
昨晩 パーツの組付をしました

一日送れましたが、
完成までの写真をUPしていきます。

トシヒロさんの到着


22
◎先ずは、付いている純正パーツを
はずしていきます。


23
◎最初に取り付けるのは
フロントフェンダーから

これには、
サードアイマークも《3Dデコ》されてます。


24

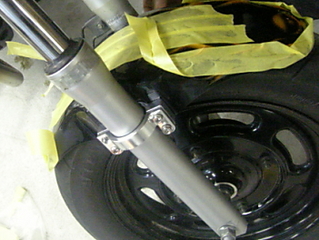

◎取り付ける際にフォークにあたる部分を
マスキングテープで養生しながら…


25
◎次は、テールカウル

26

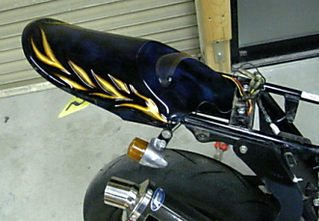

◎テールカウルの取り付け完了

27
◎次はサイドカバーの取り付け

28
◎サイドカバーの次は…

いよいよガソリンタンクです


29

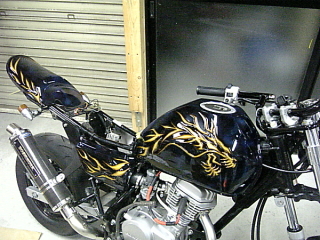

◎タンクの装着完了!

30
◎フェンダーの取付け後は、
こんな感じに仕上がってます。

あとは、シートをはめ込めば完成…

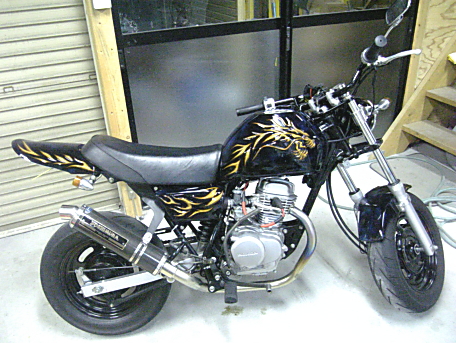

31
◎全ての組み付けが完了しました。

当初、トシヒロさんとの打ち合わせをしていて、全体に立体造形を入れたい
という意見には、正直驚きました。
サードアイでもを車体全てに造形を入れるのは初めての試みです

でも、これだけのことをすればショーバイクとしてもかなり珍しい部類に
はいるでしょうね。この後は、足回りやハンドルの変更があるそうです。

きっと、これから何かのイベント等でこのバイクを見かけることがあるはず。

昨晩は、暗いところでの撮影しか出来ませんでしたが、
またお昼の明るい時間に来てくれるそうなので、その時、あらためて写真をUPする予定です


32

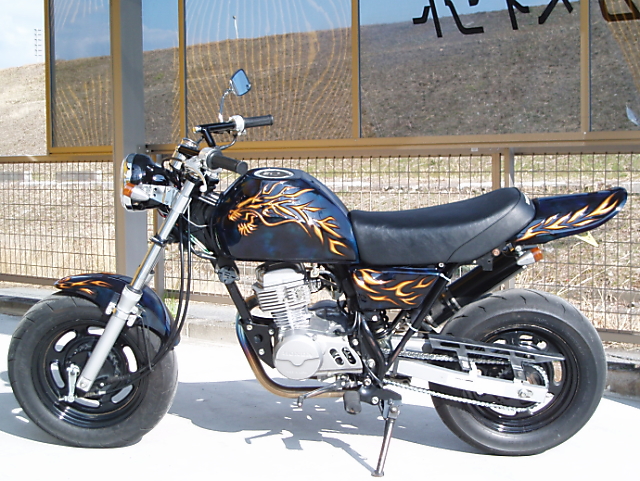

◎トシヒロさんに、先週末にあらためて
サードアイへ3Dデコ仕上げのエイプに乗って来ていただきました

自然光の下で撮影

明るいところで見ると、ブルーも強調されますね

他の写真はホームページのバイクギャラリーに掲載していますので、
そちらもご覧ください
http://thirdeye-design.com/bike.html



【1年後の回想

このバイクをペイントしてからもう1年が経つんですね。こちらのエイプも
バイク屋 パドック》 さん を通しての塗装依頼です。パドックさんの4ミニメンバー達は
なかなかの走りやさんなので今ではスゴイカスタムパーツがいろいろ
付いてるようです。改めて進化したこのエイプを含め、お友達の4ミニページで
紹介できる機会を伺っていますので、お楽しみに !!
09.01.09 UP
